⚙️ Як діаметр поршня і штока впливає на зусилля гідроциліндра

🧮 Принцип розрахунку

• Штовхаюче зусилля = площа поршня × тиск

• Тягнуче зусилля = (площа поршня − площа штока) × тиск

Тобто при втягуванні сила менша, бо частину площі перекриває сам шток.

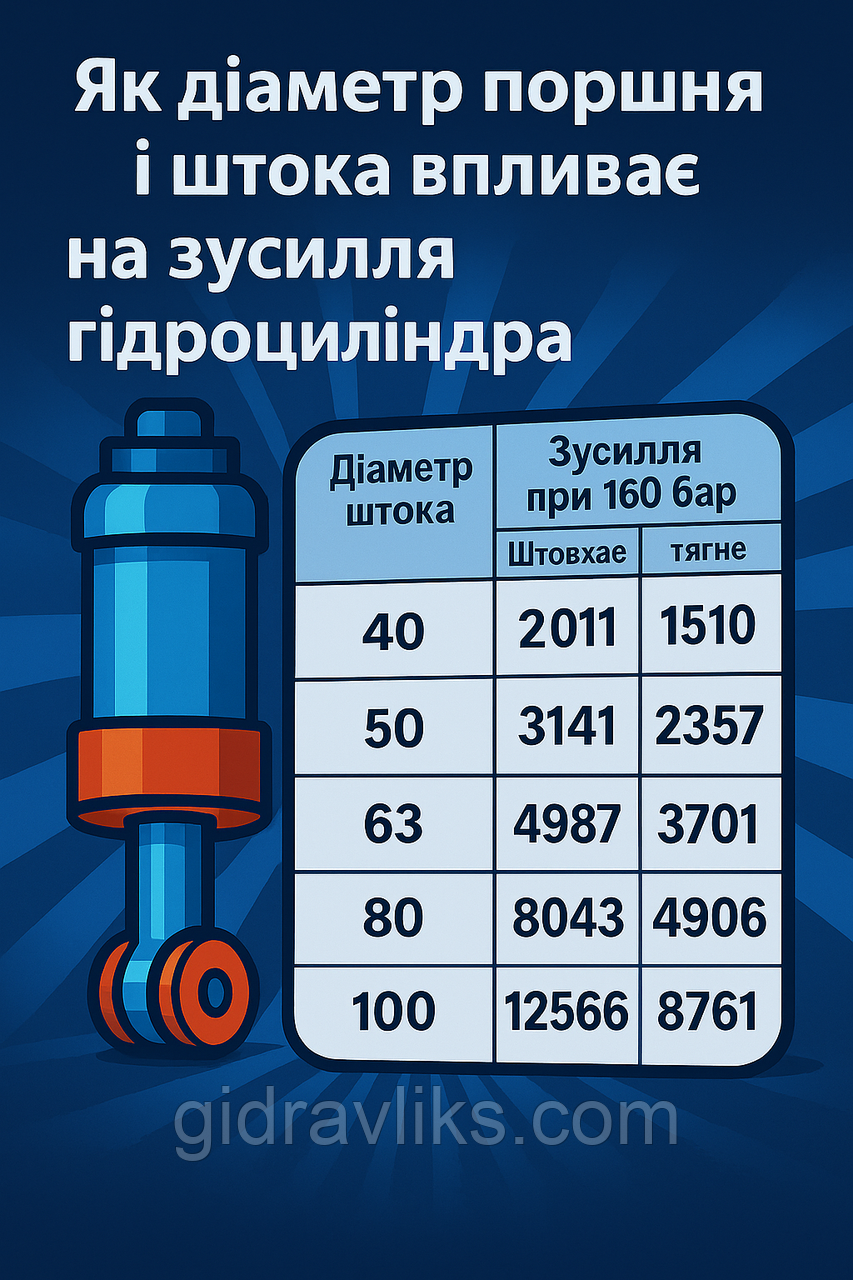

📊 Таблиця порівнянь

Розраховані зусилля при тиску 160 Бар

🔍 Аналіз результатів

🔸 1. Поршень 40 мм

Компактні, легкі циліндри для невеликих механізмів, кермових систем і підйомників.

• При штоку 20 мм — максимальне тягове зусилля (~1,5 т).

• При штоку 25 мм — менше тягове (~1,2 т), але більша міцність.

🔸 2. Поршень 50 мм

Збалансовані рішення для невеликих навісних систем і плугів.

• Шток 25 мм — тягне ≈ 2,35 т.

• Шток 30 мм — тягне ≈ 2,0 т, але витримує вищі бічні навантаження.

🔸 3. Поршень 63 мм

Найпопулярніший у сільгосптехніці.

• Шток 30 мм — дає ≈ 3,9 т тяги, оптимальний баланс.

• Шток 40 мм — зменшує тягу до ≈ 3 т, але підвищує ресурс і жорсткість.

• Використовується у моделях 63.40.500.700, 63.32.500.700.

🔸 4. Поршень 80 мм

Класика для дровоколів, борін і фронтальних навантажувачів.

• Шток 40 мм — 6 т тяги.

• Шток 50 мм — 4,9 т, але значно міцніший.

• Шток 55 мм — 4,2 т, застосовується у важких умовах (БДВП, КУН).

🔸 5. Поршень 100 мм

Промисловий стандарт для потужної техніки.

• Шток 40 мм — 10,5 т тяги.

• Шток 50 мм — 9,4 т.

• Шток 60 мм — 8,0 т.

• Шток 63 мм — 7,6 т, але це найжорсткіший і найстійкіший варіант.

• Використовується у моделях 100.50.500.800, 100.60.630.930, 100.63.630.930.

🔸 6. Поршень 110 мм

Циліндри для самоскидів і важкої техніки.

• Зусилля до 15 т на штовхання, 10–13 т на тягу.

• Ідеальні для великих навантажувачів, комунальної і дорожньої техніки.

🔸 7. Поршень 125 мм

Професійні потужні моделі для промислових дровоколів, пресів і великогабаритної техніки.

• 19,6 т на штовхання і 14–16 т на тягу.

• Забезпечують найвищу потужність при стандартному тиску 160 Бар.

🧠 Висновки від Gidravliks

1. Поршень визначає максимальне зусилля штовхання.
   Чим більший діаметр поршня, тим більше потужності при однаковому тиску.

2. Шток впливає на тягнуче зусилля.
   Чим товстіший шток — тим менше ефективної площі під рідиною, а отже, менше тяги.

3. Товстіший шток — більша надійність.
   Він краще витримує бічне навантаження, не гнеться, має більший ресурс.

4. Оптимальний вибір — баланс.
   Для навісного обладнання — шток 40–50 мм,
   для дровоколів — 50–60 мм,
   для важкої техніки — 60–63 мм і більше.

🏁 Порада від виробника

Перед вибором гідроциліндра оцініть:

• яку силу потрібно на штовхання і на втягування;

• чи є ризик перекосів або бічного навантаження;

• швидкість роботи (тонший шток = швидше втягування).

І пам’ятайте — Gidravliks завжди допоможе підібрати оптимальний варіант під вашу техніку.
