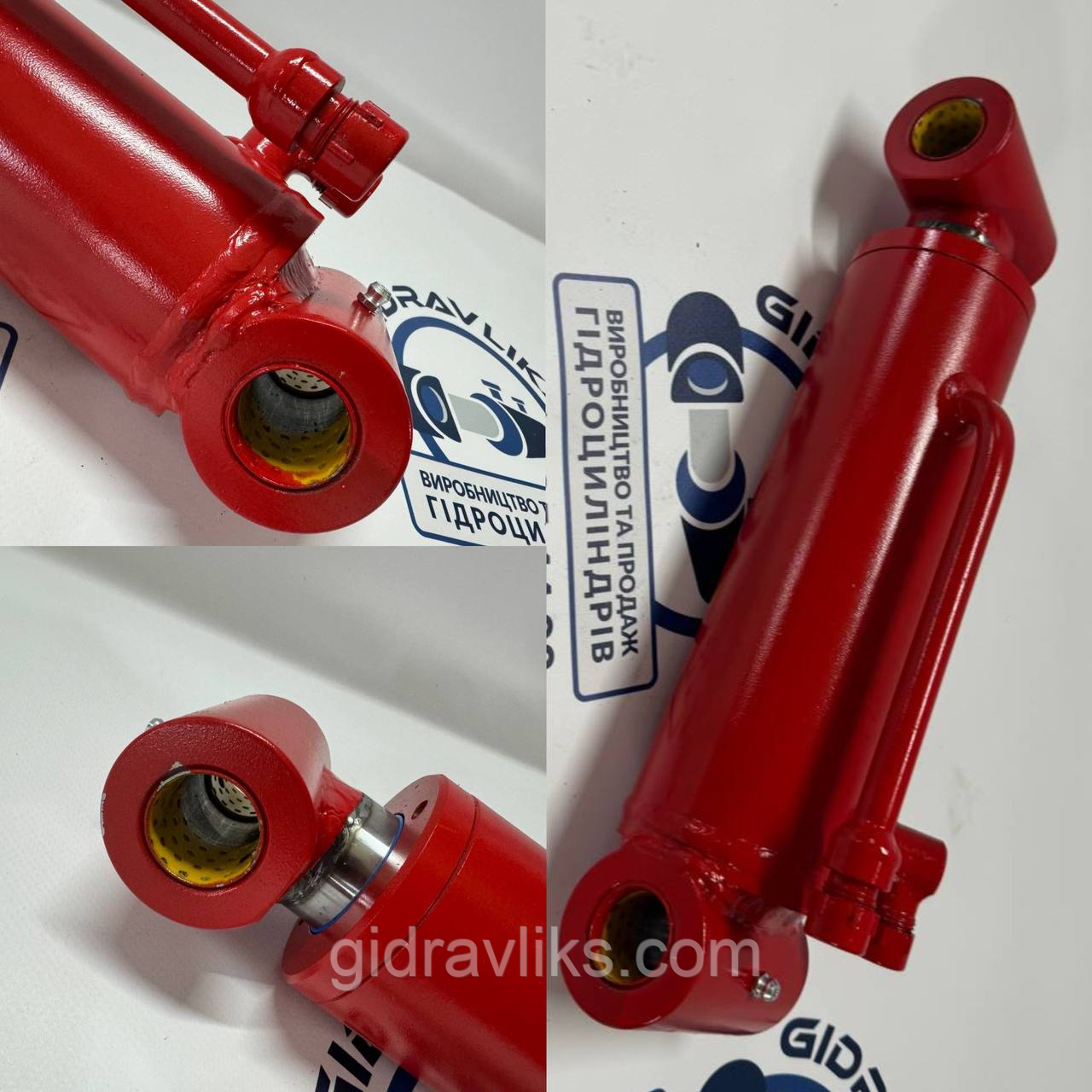

Гідроциліндр маніпулятора грейферний ГЛ-1 пелюстковий ЦГП-63х40х115

Призначення:

Гідроциліндр ЦГП-63х40х115 застосовується в грейферних захоплювачах типу ГЛ-1, які встановлюються на маніпулятори, навантажувачі, крани або іншу спецтехніку для переміщення сипучих матеріалів, металобрухту, лісу тощо.

Це циліндр подвійної дії, який забезпечує відкриття та закриття пелюсток грейфера.

---

⚙️ Технічні характеристики:

Параметр	Значення
Внутрішній діаметр гільзи	63 мм
Діаметр штока	40 мм
Хід штока	115 мм
Тип дії	Двосторонній
Тип кріплення	ШС або фланцевий (уточнюється)
Робочий тиск	160 Бар
Максимальний тиск	200 Бар
Робоча рідина	HLP-46, МГЕ-46В, TAD-17
Температурний діапазон	–30°C до +80°C
Гарантія	12 місяців

---

🔧 Застосування:

• Грейфери типу ГЛ-1, пелюсткові захоплювачі

• Маніпулятори на вантажівках

• Навантажувачі, крани, спецтехніка

• Підприємства з переробки металобрухту, деревообробки, зернові комплекси

---

⚙️ Розраховане зусилля при 160 Бар:

• Штовхаюче зусилля: ≈ 4.9 тонн

• Тягове зусилля: ≈ 3.2 тонни

---

✅ Переваги:

• Надійна конструкція для інтенсивної роботи

• Якісні ущільнення — витривалість до тиску та температур

• Плавна та синхронна робота пелюсток

• Сумісний із більшістю грейферів типу ГЛ-1

Гарантійні зобов'язання не поширюються на гідроциліндри:

1. не встановлені на виріб протягом шести місяців з дати виготовлення;

2. встановлені у вироби, на які не погоджена їхня застосовність;

3. Гідроциліндр зазнавав несанкціонованого розбирання споживачем;

4. Порушувалися умови експлуатації гідроциліндра (брудна олія з присутністю домішок, шматків гуми, ганчірки та інших абразивних частинок або перевищення допустимого навантаження на гідроциліндр);

5. Дефекти або пошкодження, що виникли через попадання бруду, води, такі як корозія та окислення, а також при використанні неякісної гідравлічної олії;

6. Гідроциліндр використовувався не за призначенням;

7. Були внесені конструктивні зміни до гідроциліндра споживачем;

8. Пошкодження, що виникли внаслідок природного зносу гідроциліндра;

9. деформація, викликана надлишковим тиском, саме:

- деформація (зміна геометричних розмірів) задньої кришки гідроциліндра

- деформація (зміна геометричних розмірів) гільзи

- деформація (зміна геометричних розмірів) штока

10. Утворення опуклості діаметром штока, внаслідок чого відбувається заклинювання.
