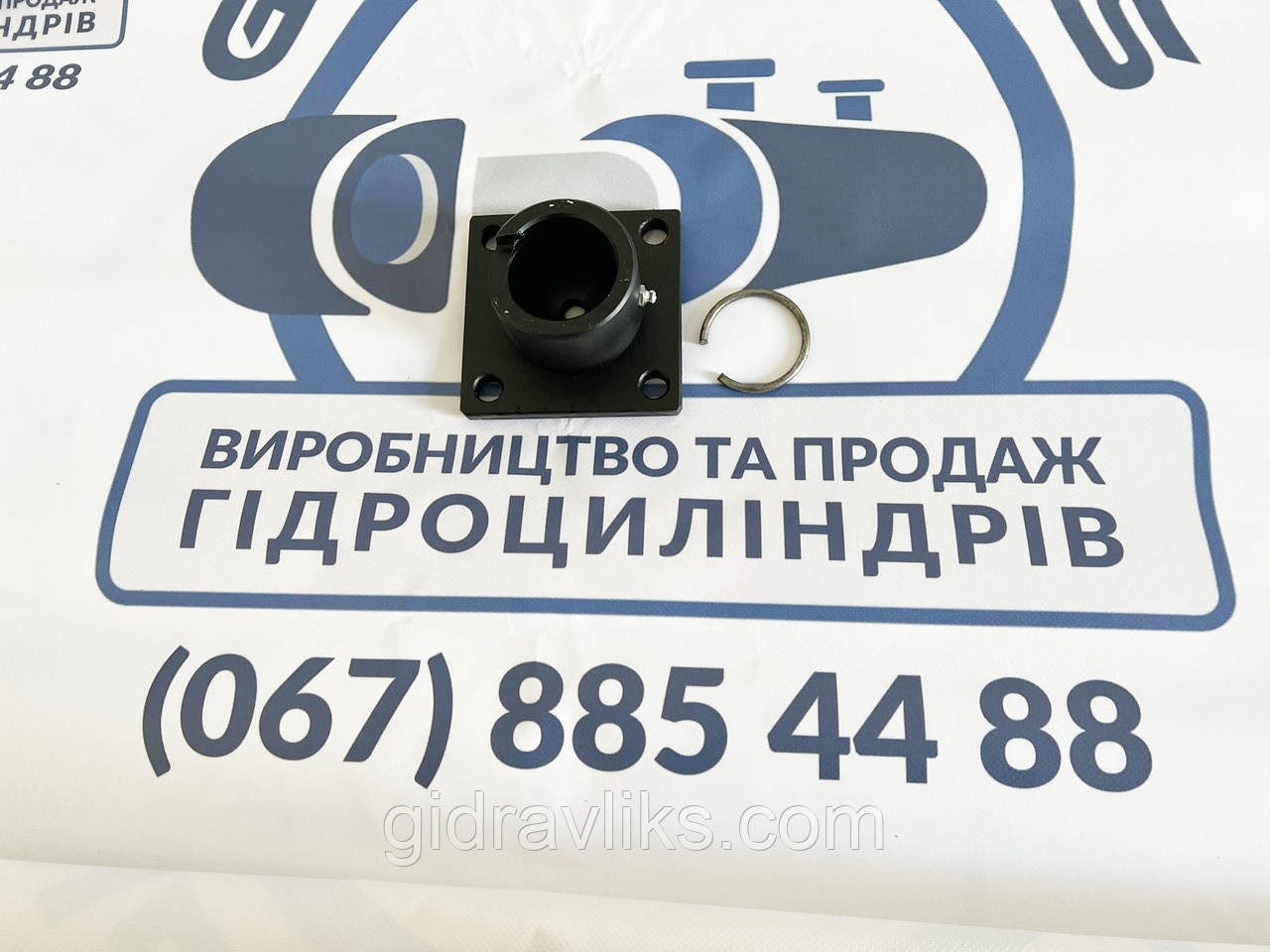

Опора Гідроциліндра під сферу 50 мм

Сфера застосування площадки гідроциліндра з шаром 50 мм

Опорна площадка з кульовим елементом діаметром 50 мм призначена для використання у гідравлічних системах причіпної сільськогосподарської техніки, де необхідна надійна й рухома опора для гідроциліндра. Такі елементи застосовуються для компенсації кутових навантажень, перекосів та вібрацій під час роботи техніки на нерівній місцевості.

✅ Основні напрямки використання:

• Сільськогосподарські причепи:

  • 1ПТС-2

  • 2ПТС-4

  • 2ПТС-6

  • Та інші моделі з аналогічною системою кріплення

• Переобладнання гідросистем:
  Для переходу з цапфового кріплення на сферичне (шарове) з'єднання.

• Встановлення гідроциліндрів із глухим сферичним гніздом у нижній кришці
  — стандартна вимога для багатьох моделей ПТС.

• Компенсація перекосів під час руху:
  Допомагає уникнути деформацій штока та корпусу гідроциліндра при навантаженнях під кутом.

• Машинобудування та ремонтні роботи:
  Застосовується в індивідуальних проектах або при відновленні вузлів техніки, коли необхідна заміна штатних опор.

---

🛠 Площадка з шаром 50 мм — це універсальний та перевірений елемент для надійної та довговічної роботи гідроциліндрів у жорстких умовах польових робіт. Встановлення такої опори значно підвищує ресурс гідроциліндра та зменшує навантаження на шток.

🔧 Верхня опора ПТС

• 📏 Розміри основи: 106×106 ±1 мм

• 📏 Товщина листа: 11 ±1 мм

• 📏 Висота опори: 51,7 ±0,5 мм

• 🔩 Отвори під болти: 4 отв. ⌀12,1 ±0,5 мм

• 🔘 Діаметр п’яти: 49,8 ±0,2 мм

• 📏 Висота п’яти: 7,3 ±0,5 мм
