Кріплення гідроциліндру ПТС 50 мм
- Готово до відправки
- Код: ПТС05
1 100 ₴
- +380 (73) 885-44-88
- +380 (67) 885-44-88
- +380 (99) 499-91-03Бухгалтерия- Вайбер- лише писати
Комплект кріплення гідроциліндрів
Комплект призначений для встановлення гідравлічних циліндрів на причепи та платформи. Забезпечує надійне та довговічне кріплення за рахунок заводської конструкції та точних розмірів усіх елементів.

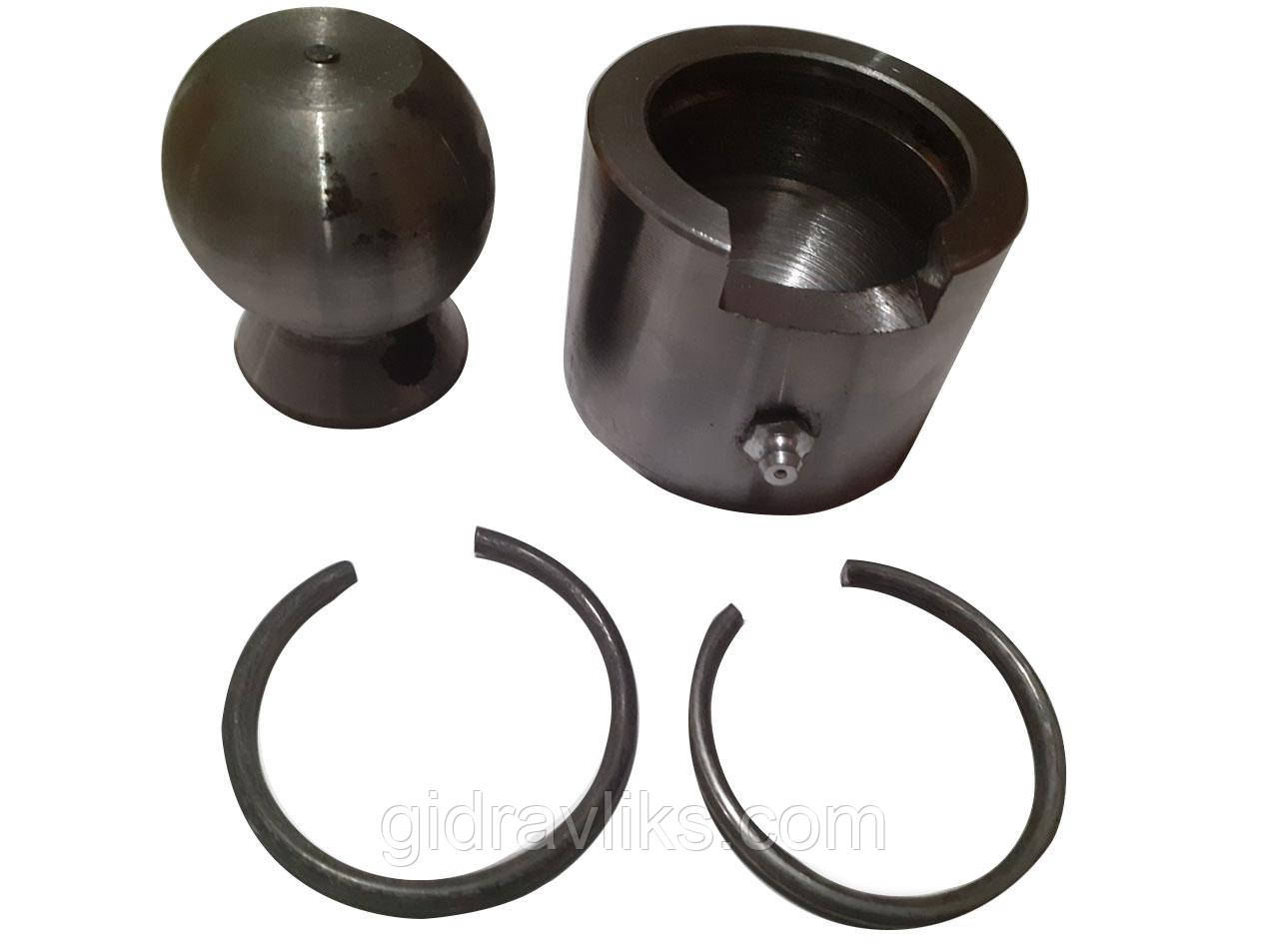

Склад комплекту
-
Склянка гідроциліндра з маслянкою — 1 шт.
-
Куля гідроциліндра Ø50 мм — 1 шт.
-
Стопорне кільце — 2 шт.
Принцип роботи
-
Куля наварюється на основу причепа та виконує роль упора. Гідравлічний циліндр ПТС надягається на кулю глухим сферичним отвором і фіксується одним стопорним кільцем.
-
Склянка гідроциліндра приварюється до підіймальної частини ПТС (платформи) — у неї входить куля циліндра Ø50 мм і закріплюється другим стопорним кільцем.
Сумісність
Використовується для встановлення гідравлічних циліндрів:
Розміри комплекту кріплення
Склянка гідроциліндра
-
Висота — 52 мм
-
Внутрішній діаметр — Ø50 +0,62 мм
-
Зовнішній діаметр — Ø70 мм
-
Канавка під кільце — 4,5 мм
-
Проріз під фіксацію стопорного кільця — 12 мм
Куля
-
Висота — 70 мм
-
Зовнішній діаметр — Ø50 -0,62 мм
Стопорні кільця
-
Товщина — 4 мм
- Ціна: 1 100 ₴
