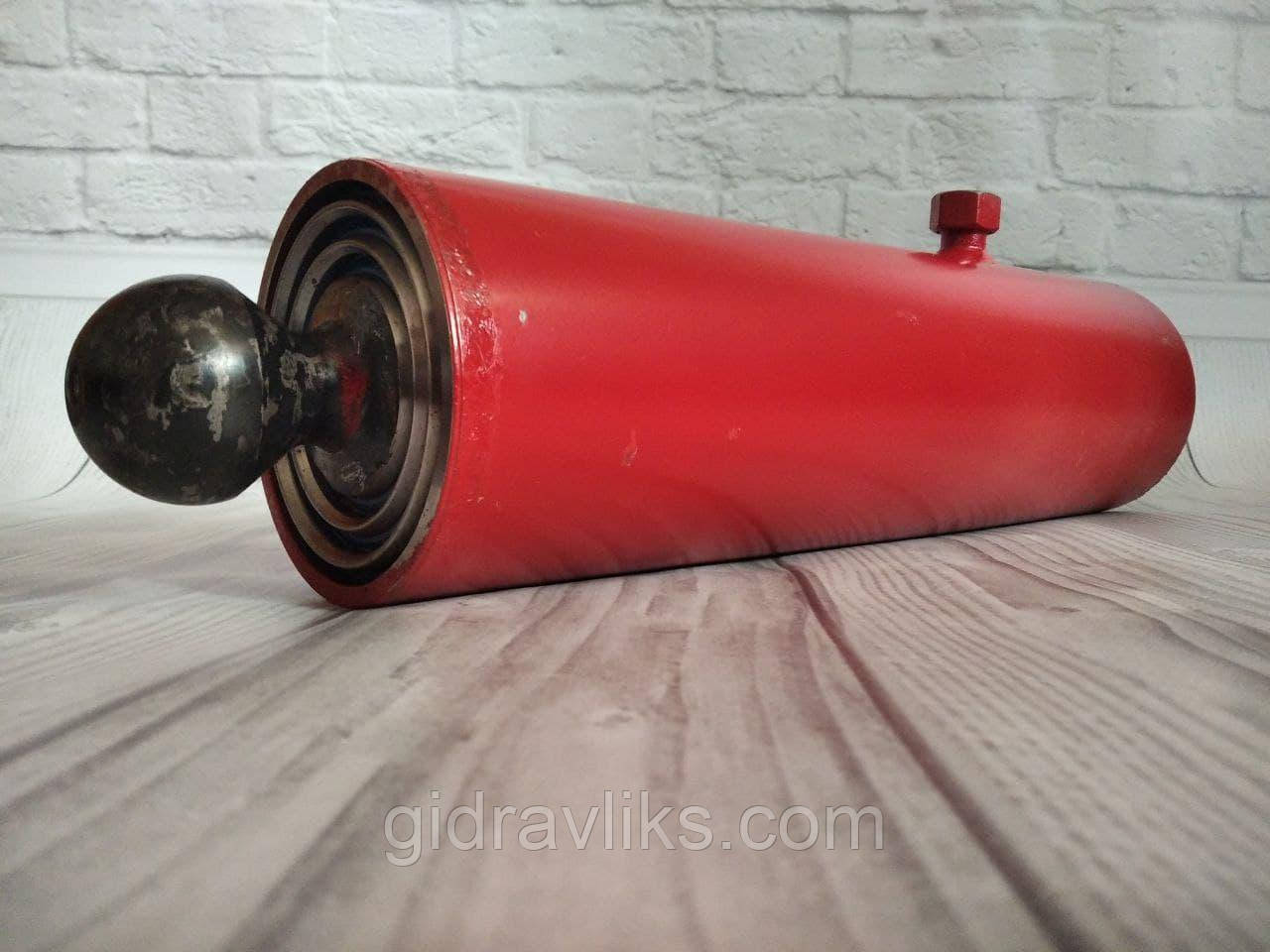

Гідроциліндр ГЦ 111.02.014-044-2 — це телескопічний 3-штоковий гідроциліндр, спеціально розроблений для тракторних причепів типу 1ПТС-2. Його конструкція дозволяє ефективно піднімати кузов для вивантаження зерна, добрив, будівельних матеріалів тощо. Має шар-ямкове кріплення, що забезпечує надійну фіксацію та просту установку на причепах.

---

⚙️ Технічні характеристики:

• Тип: Телескопічний, 3-штоковий

• Застосування: Підіймання кузова причепа 1ПТС-2

• Хід штоків: 710 мм

• Монтажна довжина (у складеному стані): 432 мм

• Діаметри штоків: 95 / 75 / 55 мм

• Гільза: Ø100×115 мм

• Тип кріплення: Шар – ямка

• Робочий тиск: до 20 МПа

• Матеріал: Сталь підвищеної міцності

• Покриття штоків: Хромовані

Технічні характеристики:

• Тип: трьохштоковий

• Довжина в закритому стані (без кріплень) — 432 мм

• Загальна довжина з кріпленнями — 500 мм

• Кріплення верхнє — опора зі стопором

• Кріплення нижнє — шар + опора та стопор

• Робочий тиск — 160 Бар

• Максимальний тиск — 200 Бар

• Гарантія — 12 місяців

  Кріплення можна придбати окремо або разом з гідроциліндром.

•

•


---

🧮 Розрахунок об'єму масла:

Хід розділено приблизно на 3 частини:
710 мм / 3 ≈ 237 мм на кожен шток

Ø штока (мм)	Хід (мм)	Об’єм масла (приблизно)
95	237 мм	≈ 1.64 л
75	237 мм	≈ 1.04 л
55	237 мм	≈ 0.56 л

🔹 Загальний об'єм масла: ≈ 3.24 літра
🔹 Рекомендований обсяг заливки: 3.8–4.0 літри (з урахуванням резерву та магістралей)

---

🛢️ Рекомендовані мастила:

• МГЕ-46В — для стандартних умов експлуатації

• Hydraulic HVLP ISO 46 / 68 — синтетичні або напівсинтетичні з антиокислювальними добавками

• ТАП-15В або ТАД-17 — допускаються у старих системах (потребують частішої заміни)

---

🌡️ Умови експлуатації:

• Робоча температура: від –30°C до +80°C

• Перед першим використанням: прокачка системи, перевірка герметичності з'єднань

• Не змішувати різні типи гідравлічних масел

• Регулярно перевіряти стан штоків, ущільнень і шарнірних з'єднань кожні 300–500 циклів

• Уникати тривалого навантаження у крайніх положеннях

---

✅ Переваги:

• Оптимально підібраний для 1ПТС-2

• Компактна конструкція — монтажна довжина всього 432 мм

• Надійна система кріплення "шар – ямка"

• Довговічність і стійкість до навантажень

• Просте обслуговування та наявність комплектуючих

📦 Є в наявності на складі Gidravliks (м. Вінниця)
🚚 Швидка доставка по Україні Новою Поштою
📞 Консультації, підбір і технічна підтримка — безкоштовно





Гарантійні зобов'язання не поширюються на гідроциліндри:

1. не встановлені на виріб протягом шести місяців з дати виготовлення;

2. встановлені у вироби, на які не погоджена їхня застосовність;

3. Гідроциліндр зазнавав несанкціонованого розбирання споживачем;

4. Порушувалися умови експлуатації гідроциліндра (брудна олія з присутністю домішок, шматків гуми, ганчірки та інших абразивних частинок або перевищення допустимого навантаження на гідроциліндр);

5. Дефекти або пошкодження, що виникли через попадання бруду, води, такі як корозія та окислення, а також при використанні неякісної гідравлічної олії;

6. Гідроциліндр використовувався не за призначенням;

7. Були внесені конструктивні зміни до гідроциліндра споживачем;

8. Пошкодження, що виникли внаслідок природного зносу гідроциліндра;

9. деформація, викликана надлишковим тиском, саме:

- деформація (зміна геометричних розмірів) задньої кришки гідроциліндра

- деформація (зміна геометричних розмірів) гільзи

- деформація (зміна геометричних розмірів) штока

10. Утворення опуклості діаметром штока, внаслідок чого відбувається заклинювання.
